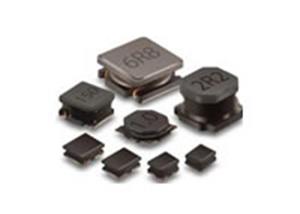

★磁性树脂屏蔽施工减少噪音的超低水平
★金属在优良的抗冲击性能的铁氧体磁芯的结果和无损伤的耐久性
★闭合磁路设计减少漏磁通和电磁干扰(EMI)
★30%更高的额定电流比常规尺寸相同的nductors
★占用PCB房地产和节省更多的功率
产品说明: |
SWPA252010系列 | Part Number | Inductance @100kHz,1V | DC Resistance (±20%) | Min.Self-resonant Frequency | Saturation Current | Heat Rating Current | - | - | MAX. | Typ. | Min. | MAX. | Typ. | MAX. | Typ. | Units | μH | Ω | Ω | MHz | A | A | A | A | Symbol | L | DCR | S.R.F | lsat | lrms | SWPA252010SR47NT | 0.47±30% | 0.056 | 0.047 | 202 | 2.5 | 3.35 | 2.35 | 2.56 | SWPA252010SR56NT | 0.56±30% | 0.072 | 0.06 | 150 | 2.9 | 3.2 | 2 | 2.18 | SWPA252010SR68NT | 0.68±30% | 0.074 | 0.062 | 138 | 2.2 | 2.75 | 2 | 2.18 | SWPA252010S1R0NT | 1.0±30% | 0.108 | 0.09 | 100 | 1.85 | 2.2 | 1.65 | 1.8 | SWPA252010S1R5NT | 1.5±30% | 0.182 | 0.152 | 79 | 1.8 | 2.1 | 1.3 | 1.42 | SWPA252010S2R2NT | 2.2±30% | 0.209 | 0.174 | 61 | 1.2 | 1.6 | 1.2 | 1.31 | SWPA252010S3R3MT | 3.3±20% | 0.328 | 0.273 | 48 | 1.05 | 1.3 | 0.9 | 0.98 | SWPA252010S4R7MT | 4.7±20% | 0.563 | 0.469 | 40 | 0.95 | 1.15 | 0.7 | 0.76 | SWPA252010S5R6MT | 5.6±20% | 0.563 | 0.469 | 37 | 0.8 | 0.95 | 0.73 | 0.8 | SWPA252010S6R8MT | 6.8±20% | 0.896 | 0.747 | 32 | 0.78 | 0.92 | 0.59 | 0.64 | SWPA252010S100MT | 10±20% | 1.092 | 0.91 | 26 | 0.65 | 0.78 | 0.5 | 0.55 | | | | | | | | | | SWPA252012S系列 | Part Number | Inductance @100kHz,1V | DC Resistance (±20%) | Min.Self-resonant Frequency | Saturation Current | Heat Rating Current | - | - | MAX. | Typ. | Min. | MAX. | Typ. | MAX. | Typ. | Units | μH | Ω | Ω | MHz | A | A | A | A | Symbol | L | DCR | S.R.F | lsat | lrms | SWPA252012SR47NT | 0.47±30% | 0.056 | 0.047 | 160 | 3.82 | 4.27 | 2.15 | 2.34 | SWPA252012SR68NT | 0.68±30% | 0.068 | 0.057 | 140 | 3.28 | 3.68 | 1.95 | 2.13 | SWPA252012S1R0NT | 1.0±30% | 0.083 | 0.069 | 110 | 2.59 | 2.9 | 1.93 | 2.1 | SWPA252012S1R2NT | 1.2±30% | 0.119 | 0.099 | 100 | 2.38 | 2.67 | 1.46 | 1.59 | SWPA252012S1R5MT | 1.5±20% | 0.136 | 0.113 | 97 | 2.24 | 2.51 | 1.4 | 1.53 | SWPA252012S1R5NTY01 | 1.5±30% | 0.12 | 0.1 | 63 | 1.8 | 2 | 1.45 | 1.58 | SWPA252012S2R2MT | 2.2±20% | 0.199 | 0.166 | 69 | 1.85 | 2.07 | 1.15 | 1.25 | SWPA252012S2R2NTY02 | 2.2±30% | 0.142 | 0.118 | 53 | 1.55 | 1.75 | 1.3 | 1.42 | SWPA252012S2R7MT | 2.7±20% | 0.221 | 0.184 | 63 | 1.72 | 1.92 | 1.09 | 1.19 | SWPA252012S3R3MT | 3.3±20% | 0.244 | 0.203 | 62 | 1.61 | 1.8 | 1.04 | 1.13 | SWPA252012S3R6MT | 3.6±20% | 0.322 | 0.268 | 53 | 1.46 | 1.64 | 0.9 | 0.98 | SWPA252012S4R3MT | 4.3±20% | 0.348 | 0.29 | 51 | 1.37 | 1.53 | 0.87 | 0.95 | SWPA252012S4R7MT | 4.7±20% | 0.348 | 0.29 | 47 | 1.12 | 1.25 | 0.84 | 0.92 | SWPA252012S5R1MT | 5.1±20% | 0.462 | 0.385 | 44 | 1.23 | 1.37 | 0.75 | 0.82 | SWPA252012S5R6MT | 5.6±20% | 0.497 | 0.414 | 38 | 1.11 | 1.25 | 0.73 | 0.8 | SWPA252012S6R2MT | 6.2±20% | 0.5 | 0.417 | 38 | 1.03 | 1.16 | 0.73 | 0.8 | SWPA252012S6R8MT | 6.8±20% | 0.536 | 0.447 | 38 | 0.98 | 1.09 | 0.69 | 0.75 | SWPA252012S7R5MT | 7.5±20% | 0.564 | 0.47 | 35 | 0.97 | 1.09 | 0.68 | 0.74 | SWPA252012S8R2MT | 8.2±20% | 0.607 | 0.506 | 36 | 0.98 | 1.1 | 0.65 | 0.71 | SWPA252012S9R1MT | 9.1±20% | 0.637 | 0.531 | 34 | 0.91 | 1.02 | 0.62 | 0.68 | SWPA252012S100MT | 10±20% | 0.637 | 0.531 | 34 | 0.79 | 0.88 | 0.62 | 0.68 | SWPA252012S120MT | 12±20% | 0.992 | 0.827 | 28 | 0.78 | 0.88 | 0.51 | 0.56 | SWPA252012S150MT | 15±20% | 1.469 | 1.224 | 25 | 0.68 | 0.77 | 0.42 | 0.46 | SWPA252012S220MT | 22±20% | 1.824 | 1.52 | 20 | 0.53 | 0.59 | 0.38 | 0.41 |
SWPA3010S 系列 | Part Number | Inductance @100kHz,1V | DC Resistance (±30%) | Min.Self-resonant Frequency | Saturation Current | Heat Rating Current | Units | μH | Ω | MHz | A | A | Symbol | L | DCR | S.R.F | lsat | lrms | SWPA3010S1R0NT | 1.0±30% | 0.065 | 180 | 1.4 | 1.45 | SWPA3010S1R2NT | 1.2±30% | 0.065 | 137 | 1.25 | 1.45 | SWPA3010S1R5NT | 1.5±30% | 0.08 | 120 | 1.27 | 1.3 | SWPA3010S2R2NT | 2.2±30% | 0.11 | 100 | 1.15 | 1.09 | SWPA3010S2R7NT | 2.7±30% | 0.13 | 90 | 1 | 1.02 | SWPA3010S3R3NT | 3.3±30% | 0.145 | 74 | 0.97 | 0.96 | SWPA3010S3R6MT | 3.6±20% | 0.165 | 67 | 0.95 | 0.9 | SWPA3010S4R7MT | 4.7±20% | 0.225 | 59 | 0.75 | 0.77 | SWPA3010S6R8MT | 6.8±20% | 0.305 | 42 | 0.55 | 0.66 | SWPA3010S100MT | 10±20% | 0.4 | 39 | 0.55 | 0.58 | SWPA3010S120MT | 12±20% | 0.505 | 36 | 0.43 | 0.52 | SWPA3010S150MT | 15±20% | 0.61 | 30 | 0.42 | 0.47 | SWPA3010S220MT | 22±20% | 0.93 | 28 | 0.35 | 0.38 | SWPA3010S270MT | 27±20% | 1.08 | 25 | 0.3 | 0.35 | SWPA3010S330MT | 33±20% | 1.55 | 18 | 0.29 | 0.3 | SWPA3010S390MT | 39±20% | 1.75 | 18 | 0.28 | 0.28 | SWPA3010S430MT | 43±20% | 1.8 | 18 | 0.23 | 0.27 | SWPA3010S470MT | 47±20% | 1.95 | 18 | 0.22 | 0.26 | SWPA3010S510MT | 51±20% | 2.2 | 18 | 0.21 | 0.25 | SWPA3010S560MT | 56±20% | 2.32 | 16 | 0.21 | 0.24 | | | | | | | | | | | | | SWPA3012S 系列 | Part Number | Inductance @100kHz,1V | DC Resistance (±30%) | Min.Self-resonant Frequency | Saturation Current | Heat Rating Current | Units | μH | Ω | MHz | A | A | Symbol | L | DCR | S.R.F | lsat | lrms | SWPA3012SR82NT | 0.82±30% | 0.03 | 180 | 2.05 | 2.47 | SWPA3012S1R0NT | 1.0±30% | 0.04 | 120 | 1.87 | 2.2 | SWPA3012S1R2NT | 1.2±30% | 0.045 | 120 | 2.22 | 2.01 | SWPA3012S1R5NT | 1.5±30% | 0.045 | 110 | 1.62 | 2.01 | SWPA3012S1R8NT | 1.8±30% | 0.063 | 90 | 1.3 | 1.65 | SWPA3012S2R2NT | 2.2±30% | 0.075 | 84 | 1.2 | 1.55 | SWPA3012S2R4NT | 2.4±30% | 0.068 | 100 | 1.15 | 1.6 | SWPA3012S2R7NT | 2.7±30% | 0.085 | 65 | 1.14 | 1.48 | SWPA3012S3R3MT | 3.3±20% | 0.1 | 64 | 1.05 | 1.36 | SWPA3012S3R9MT | 3.9±20% | 0.145 | 61 | 1 | 1.24 | SWPA3012S4R7MT | 4.7±20% | 0.12 | 61 | 0.9 | 1.24 | SWPA3012S6R8MT | 6.8±20% | 0.19 | 61 | 0.75 | 0.98 | SWPA3012S100MT | 10±20% | 0.265 | 42 | 0.6 | 0.83 | SWPA3012S120MT | 12±20% | 0.345 | 32 | 0.48 | 0.73 | SWPA3012S150MT | 15±20% | 0.36 | 27 | 0.45 | 0.71 | SWPA3012S180MT | 18±20% | 0.545 | 25 | 0.43 | 0.58 | SWPA3012S220MT | 22±20% | 0.645 | 23 | 0.42 | 0.53 | SWPA3012S270MT | 27±20% | 0.87 | 21 | 0.35 | 0.47 | SWPA3012S330MT | 33±20% | 0.875 | 18 | 0.36 | 0.46 | SWPA3012S360MT | 36±20% | 0.95 | 18 | 0.34 | 0.44 | SWPA3012S390MT | 39±20% | 1.33 | 18 | 0.3 | 0.37 | SWPA3012S470MT | 47±20% | 1.45 | 14 | 0.27 | 0.35 | SWPA3012S680MT | 68±20% | 1.67 | 12 | 0.24 | 0.33 | SWPA3012S820MT | 82±20% | 2.54 | 12 | 0.17 | 0.27 | SWPA3012S101MT | 100±20% | 2.86 | 12 | 0.21 | 0.25 | | | | | | | SWPA3015S 系列 | Part Number | Inductance @100kHz,1V | DC Resistance (±30%) | Min.Self-resonant Frequency | Saturation Current | Heat Rating Current | Units | μH | Ω | MHz | A | A | Symbol | L | DCR | S.R.F | lsat | lrms | SWPA3015S1R0NT | 1.0±30% | 0.03 | 150 | 2.32 | 2.35 | SWPA3015S1R2NT | 1.2±30% | 0.04 | 110 | 2.21 | 1.95 | SWPA3015S1R5NT | 1.5±30% | 0.05 | 100 | 2.3 | 1.7 | SWPA3015S1R8NT | 1.8±30% | 0.05 | 92 | 1.75 | 1.7 | SWPA3015S2R2NT | 2.2±30% | 0.06 | 86 | 1.6 | 1.6 | SWPA3015S2R7NT | 2.7±30% | 0.075 | 64 | 1.52 | 1.43 | SWPA3015S3R3MT | 3.3±20% | 0.08 | 68 | 1.32 | 1.36 | SWPA3015S3R6MT | 3.6±20% | 0.105 | 59 | 1.28 | 1.2 | SWPA3015S4R3MT | 4.3±20% | 0.115 | 53 | 1.2 | 1.14 | SWPA3015S4R7MT | 4.7±20% | 0.125 | 46 | 1.1 | 1.09 | SWPA3015S5R1MT | 5.1±20% | 0.133 | 49 | 1 | 1.05 | SWPA3015S6R2MT | 6.2±20% | 0.195 | 46 | 1 | 0.86 | SWPA3015S6R8MT | 6.8±20% | 0.2 | 39 | 0.85 | 0.85 | SWPA3015S100MT | 10±20% | 0.25 | 41 | 0.72 | 0.77 | SWPA3015S120MT | 12±20% | 0.32 | 32 | 0.7 | 0.68 | SWPA3015S150MT | 15±20% | 0.35 | 30 | 0.66 | 0.65 | SWPA3015S180MT | 18±20% | 0.43 | 23 | 0.56 | 0.59 | SWPA3015S220MT | 22±20% | 0.46 | 23 | 0.52 | 0.57 | SWPA3015S270MT | 27±20% | 0.73 | 22 | 0.48 | 0.45 | SWPA3015S330MT | 33±20% | 0.82 | 20 | 0.44 | 0.43 | SWPA3015S390MT | 39±20% | 0.995 | 14 | 0.41 | 0.39 | SWPA3015S430MT | 43±20% | 1.06 | 16 | 0.37 | 0.37 | SWPA3015S470MT | 47±20% | 1.25 | 14 | 0.35 | 0.35 | SWPA3015S560MT | 56±20% | 1.28 | 13 | 0.33 | 0.34 | SWPA3015S620MT | 62±20% | 1.61 | 13 | 0.3 | 0.3 | SWPA3015S680MT | 68±20% | 2.7 | 11 | 0.28 | 0.23 | | | | | | | SWPA4010S 系列 | Part Number | Inductance @100kHz,1V | DC Resistance (±30%) | Min.Self-resonant Frequency | Saturation Current | Heat Rating Current | Units | μH | Ω | MHz | A | A | Symbol | L | DCR | S.R.F | lsat | lrms | SWPA4010S1R0NT | 1.0±30% | 0.056 | 116 | 2 | 1.9 | SWPA4010S1R5NT | 1.5±30% | 0.07 | 94 | 1.68 | 1.7 | SWPA4010S2R2MT | 2.2±20% | 0.085 | 73 | 1.2 | 1.5 | SWPA4010S3R3MT | 3.3±20% | 0.1 | 58 | 1.1 | 1.4 | SWPA4010S4R7MT | 4.7±20% | 0.14 | 47 | 0.95 | 1.2 | SWPA4010S6R8MT | 6.8±20% | 0.2 | 38 | 0.8 | 1 | SWPA4010S100MT | 10±20% | 0.3 | 31 | 0.62 | 0.75 | SWPA4010S150MT | 15±20% | 0.43 | 24 | 0.54 | 0.6 | SWPA4010S220MT | 22±20% | 0.57 | 19 | 0.45 | 0.5 | | | | | | | SWPA4012S 系列 | Part Number | Inductance @100kHz,1V | DC Resistance (±30%) | Min.Self-resonant Frequency | Saturation Current | Heat Rating Current | Units | μH | Ω | MHz | A | A | Symbol | L | DCR | S.R.F | lsat | lrms | SWPA4012SR82NT | 0.82±30% | 0.05 | 150 | 3.02 | 1.65 | SWPA4012S1R0NT | 1.0±30% | 0.05 | 120 | 2.61 | 1.65 | SWPA4012S1R5NT | 1.5±30% | 0.065 | 90 | 2.1 | 1.46 | SWPA4012S1R8NT | 1.8±30% | 0.08 | 88 | 2.12 | 1.32 | SWPA4012S2R2NT | 2.2±30% | 0.08 | 74 | 1.76 | 1.32 | SWPA4012S2R7NT | 2.7±30% | 0.09 | 71 | 1.9 | 1.25 | SWPA4012S3R3NT | 3.3±30% | 0.11 | 60 | 1.72 | 1.12 | SWPA4012S3R6NT | 3.6±30% | 0.11 | 57 | 1.2 | 1.12 | SWPA4012S4R3NT | 4.3±30% | 0.14 | 54 | 1.58 | 1 | SWPA4012S4R7NT | 4.7±30% | 0.125 | 50 | 1.15 | 1.05 | SWPA4012S5R1NT | 5.1±30% | 0.155 | 50 | 1.55 | 0.95 | SWPA4012S5R6NT | 5.6±30% | 0.14 | 42 | 1 | 1 | SWPA4012S6R8MT | 6.8±20% | 0.198 | 40 | 0.85 | 0.84 | SWPA4012S100MT | 10±20% | 0.265 | 33 | 0.8 | 0.77 | SWPA4012S120MT | 12±20% | 0.29 | 32 | 0.66 | 0.7 | SWPA4012S150MT | 15±20% | 0.34 | 25 | 0.56 | 0.64 | SWPA4012S180MT | 18±20% | 0.47 | 23 | 0.55 | 0.55 | SWPA4012S220MT | 22±20% | 0.587 | 20 | 0.46 | 0.49 | SWPA4012S270MT | 27±20% | 0.72 | 18 | 0.5 | 0.45 | SWPA4012S330MT | 33±20% | 0.81 | 17 | 0.42 | 0.42 | SWPA4012S360MT | 36±20% | 0.9 | 14 | 0.4 | 0.4 | SWPA4012S390MT | 39±20% | 1.1 | 16 | 0.55 | 0.37 | SWPA4012S470MT | 47±20% | 1.1 | 12 | 0.35 | 0.37 | SWPA4012S560MT | 56±20% | 1.25 | 11 | 0.33 | 0.33 | SWPA4012S680MT | 68±20% | 1.95 | 11 | 0.38 | 0.27 | SWPA4012S820MT | 82±20% | 2.14 | 11 | 0.28 | 0.26 | SWPA4012S101MT | 100±20% | 2.21 | 9.4 | 0.25 | 0.25 |
|
