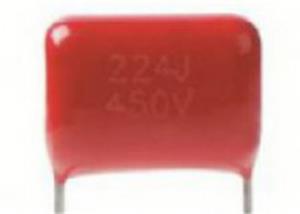

CBB21型金属化聚丙烯薄介质直流固定电容器技术要求
| 项目 | 性能要求 | 试验方法 | 抽样标准GB2828 |
| 使用温度范围 | -40℃~105℃ | ||
| 额定电压UR | 100V、250V、400V、630V | ||
| 电容量范围 | 0.0010µF~10µF | ||
| 容量允许偏差 | ±5% | 1KHZ,3%UR（Vrms）max | 一般检查II AQL:0.25 |
| 损耗角正切 | ≤0.0012 1KHZ | 20℃1KHZ,3%UR（Vrms）max | 一般检查II AQL:0.25 |
| 耐电压 | 无击穿或飞弧 | 引脚间1.75 UR DC 5S | 一般检查II AQL:0. |
| 绝缘电阻 | C≤0.33µF,≥30000MΩ C＞0.33µF,≥10000 MΩ | UR≤500V,充电电压100V 20℃，充电1min后测得 | 一般检查II AQL:0.25 |
| 可焊性 | 上锡面积90％以上 | 焊槽法Te，方法1 焊料温度：235±5℃ 浸渍时间：2.0±0.5S | 特殊检查 S-3 AQL:1.0 |
| 外观 | a. 无毛刺、气孔、气泡、露白。 b. 引线无长漆、无氧化、无弯曲、长短一致、直径相同等。 c. 标识清晰端正居中、无墨迹、无断字等。 | 目测 | 一般检查II AQL:1.0 |
6.产品原料清单(见下表)
| 品名 | 部位 | 原材料 |
| CBB21型金属化聚丙烯薄膜介质直流固定电容器 | 介质 | 聚丙烯 |
| 电极 | 金属化聚丙烯膜 | |
| 外包封层 | 阻燃环氧树脂 | |
| 喷金层 | 无铅喷金丝 锡锌合金丝 | |
| 引线 | 镀锡铜包钢线 |
